CAF800水動吸式自清洗過濾器

              1、尾部擋板      2、殼體       3、粗濾網     4、細濾網      5、吸污軸

              6、吸嘴          7、液壓馬達   8、集污腔     9、排污閥      10、液壓活塞

              11、壓力表       12、控制器

自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行清洗排污的功能。

自清洗過濾器清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。覆蓋了由10um到3000um的各種過濾精度的需求。

自清洗過濾器采用國際水處理行業設備先進技術，可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。

CAF900系列電動吸式自清洗過濾器

自清洗過濾器特性：

進行反沖洗時不間斷供水，整個反沖洗是以吸嘴凈濾網每一點這樣的方式實現的。反沖洗時只是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常的供水。同時，在進行反沖洗時所消耗的水量很少，以流量為300m3/h．的過濾器為例：其反沖洗流量為35—40m3/h，反沖洗時間為7—15秒，反沖洗水量為80—160L。

全自動過濾器是過濾行業廣泛應用的一套設備，克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能。

全自動過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。

全自動過濾器工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。

全自動過濾器優點：

全自動過濾精度默認為 100 微米，且從 100 至 3000 微米可選，過濾面積大，納污量高，用戶可根據實際工況定制。清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。全自動自清洗過濾器控制系統中的各參數均可調節等。

CAF9800系列電動全自動過濾器

全自動過濾器工作原理：

水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。

當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。

根據以上自清洗過濾器的特點與優勢，我們推薦某卷煙廠使用我們CAF800系列的自清洗過濾器。以下為案例基本情況：

自清洗水動過濾器主要組件有：液壓活塞，控制器、電磁閥、排污閥、濾芯組件、不銹鋼+upvc吸嘴、進出口連接法蘭等。

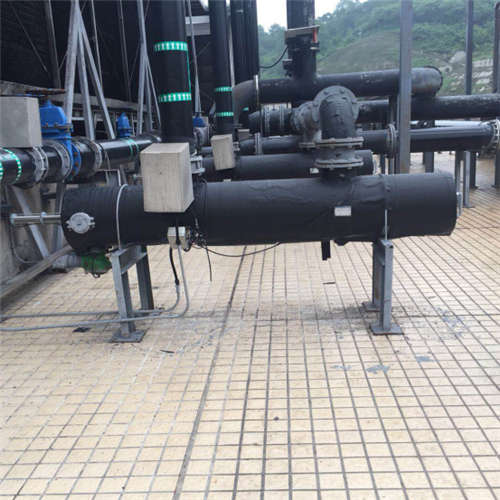

如下圖：處理水量500方，設備表面做保溫層處理，過濾精度，用于處理卷煙廠冷卻水軟水的過濾。2013年使用至今。

優點：過濾面積大，節約耗水，耗電量低，僅電磁閥電量+控制器，功率100瓦左右。
