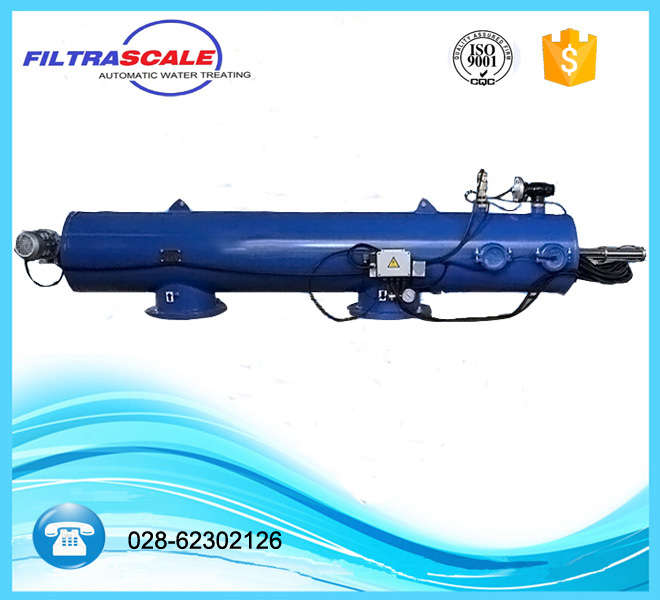

最*小工作壓力：1.5 bar (21.8 psi)
最*大工作壓力：10 bar (145 psi)
過濾器清潔時的壓力損失：0.1 bar (1.45 psi)
最*高工作水溫：65oC (149oF)
過濾精度范圍：10– 3000 微米
自清洗所需水量（在最小工作壓力時）：70升
清潔方式：壓差、時間及手動
自清洗時間：10秒鐘
電力馬達：3相380V/50Hz，0.37KW
自清洗控制方式：壓差、時間及手動
此系列提供線上型、線內型過濾器。

電動刷網式自清洗過濾器AF9800系列工作原理

 過濾

水由入水口（1）進入，首先經過粗濾網（2）過濾掉較大顆粒的雜質，然后達到細濾網（3）將較小顆粒雜質從水中濾去。隨著水流的不斷經過，水中的臟物及雜質不斷在細濾網內側累積，逐漸在細濾網的內外兩側形成一個壓力差。

反沖洗過程

當這個壓差（△P）達到壓差指示儀中的預設值時，將開始自動沖洗過程，此間凈水供應 不

中斷：控制器傳遞一個 10 秒反沖洗的信號，啟動反沖洗閥⑷，系統內部壓力從水力活塞⑸

被釋放，水 由排污閥排 出。反沖洗 室⑹及吸污 管⑺內的水 壓大幅度下 降，由此通 過吸嘴⑻

產生一個吸 污過程，污 物通過吸污 管與反沖洗 室，并由反 沖洗閥排出 。同時，電 力馬達⑼

帶動吸污管 ⑺沿軸向做 旋轉運動。 吸污管軸向 運動與旋轉 運動的結合 將整個濾網 內表面完

全清洗干凈。

在 10 秒種的反沖洗過程結束后，反沖洗閥⑷關閉，電力馬達⑼停止工作。逐漸增高的系統

壓力將水力 活塞⑸推回 原位。系統 準備下一個 沖洗周期， 此時過濾后 的凈水持續 由出水口

⑽流出。

一旦壓差達到壓差指示儀中的預設值，10 秒鐘的反沖洗過程將被啟動。如果經過一個反沖洗過程，

壓差仍未降低，經過 10 秒鐘的延遲，另一個反沖洗過程將啟動。

電動刷網式自清洗過濾器AF9800系列技術參數

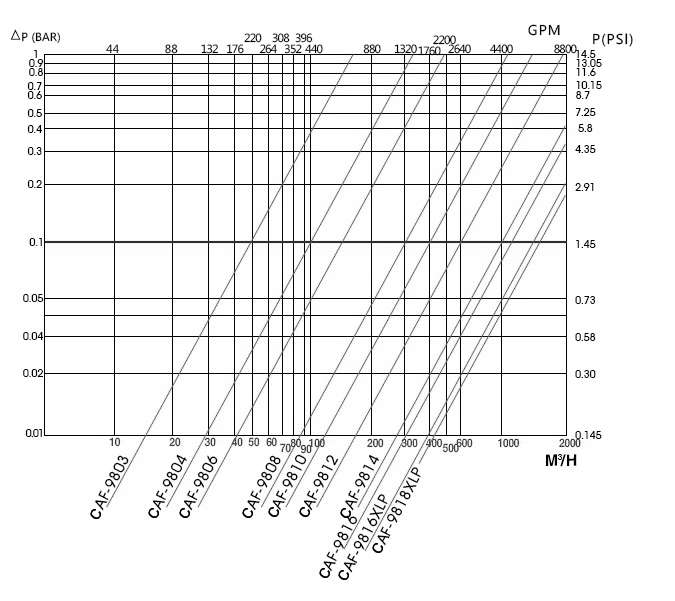

電動刷網式自清洗過濾器AF9800系列壓損表

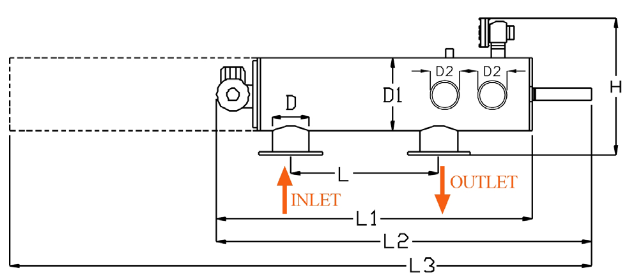

電動刷網式自清洗過濾器AF9800系列安裝圖

電動刷網式自清洗過濾器AF9800系列安裝注意事項

1.安裝時請確認過濾器的入、出口。（在過濾器殼體上作有標識）
2.將過濾器安裝到位后，請檢查控制管線及各部件的連接是否緊固。
3.檢查控制管線有無被擠壓變形或打死彎的情況，如有請進行處理，否則將直接影響過濾器的正常工作。
4.檢查由排污閥接出的排污管道：
排污管管徑≥63mm或2’’  排污管長度≤5m
  B. 檢查排污管的安裝是否水平，盡量減少走彎路。
C. 確認排污管道的出口直接接觸大氣，如果管道內有壓力，在反清洗時，排污閥將不會關閉，直接影響過濾器的正常工作。
5.電磁閥排水端接出的管線同樣也是直接接觸大氣，禁止在其管線內通有壓力。
6.確認控制器及電子部分做好防水處理并沒有被水淋的可能。
7.完成以上的確認后，如果過濾器出口安裝了閥門，請將其打開，然后緩慢打開入口的水利閥門，確認沒有滲漏的現象，然后接通電源。
8.查看過濾器入、出口的壓力，做好記錄。
9.安裝完成后或在安裝中出現問題請聯系專業技術人員進行調試或解答。
注：此系列過濾器的工作條件為：
           環境溫度：0℃ 以上                  最*小工作壓力：1 bar
           工作溫度：65℃以下                  最*大工作壓力：10 bar/16bar/25bar
        若現場的工作條件與以上條件不符，請聯系廠家人員做出解決方案.
