源水通過過濾器的入水口(1)進入過濾器.到達細濾網(2), 雜質小顆粒被從水中濾除. 隨著工作水量的增加，濾出的雜質在細濾網上增加. 隨著雜質在濾網上的堆積, 細濾網(2)內外部的壓差增大.當壓差達到壓差指示儀（10）事先設定的值 (ΔP) 時，在系統壓力存在的情況下過濾器將開始動作. 控制器發出一個周期為5秒的清洗信號。排污閥 (4) 打開, 液壓活塞（5）排水口壓力將會下降。 反清洗室 (3)及吸污管（7）內部的壓力將會降低，在壓力的作用下污物、雜質等將會被吸進吸污嘴（7），通過吸污管（7）到達反清洗室（3），然后從排污閥（4）的排水口排出，同時電動馬達(9) 帶動吸污管 (7) 軸向旋轉。在此過程中吸污嘴對細濾網內表面進行一次全面的掃描，對細濾網進行一次全面、有效的清洗。5秒鐘后排污閥（4）將關閉，電力馬達（9）停止轉動，壓力將升高，在壓力的作用下液壓活塞回到原始位置，過濾器將準備下一次反清洗, 整個過程中濾后清水不斷的從過濾器出水口(12)流出。只要壓力到達壓差指示儀上設定的值，一個反清洗循環將被激活；假如一個反清洗循環后壓力仍然存在，那么控制器將啟動下一個反清洗循環。
AF200E系列-AF200系列的優化
◆反沖洗更加省水：
4〞 -7升／次
4S-8〞 -24升／次
◆可以在較低的系 統壓力(IBAR)下工作
最小工作壓力 ： lbar (1 5psi)
工作壓力 ：≤lObar (1 50psi)， ≤1 6bar
過濾器清潔時的壓力 損失： O. lbar (2ps
工作水溫：≤65℃ (1 49° F)
過濾精度范圍： 1 0-3000微米
自清洗所需水量（ 在最小工作壓力 時） ：
4〞 -7升／次， 4S-8〞 -24升／次
自清洗時間： 5秒鐘
電力 馬達： 3相， 0. 24KW
自 清洗控制方式： 壓差、 時間及手動

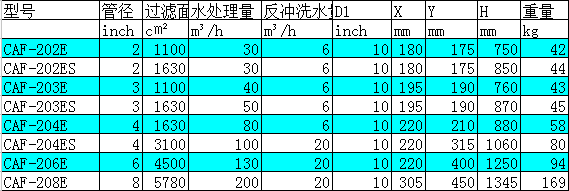

技術參數
安裝圖
